首頁本機主要由錐型筒體、螺旋軸、公轉傳動臂、自轉轉動頭及出料閥組成。物料由上部加入。上部減速機帶動公轉傳動臂使螺旋軸在筒體內作公轉運動。下部減速機帶動螺旋軸作自轉運動，由于兩軸相交成一定角度，中間使用特制的萬向聯軸節傳動。
二、性能特點
①本機主要特點適用性能強、適合各類物料。
②適應大型機器大批量的混合，由于傳動鏈較單螺旋雙螺旋大大縮短（只有減速機、萬向節、螺旋軸組成），故本機易損件少，加上公轉傳動和自轉傳動分開使加工精度要求降低，機器的各零件性能可靠，適合大型化。
③氣動、電動、手動各式出料閥均可在本機上安裝使用。
④各傳動部件的保養、維修相當方便，主要更換部件為密封件。
⑤整個機器下部的傳動部件存在兩處泄露點：
a. 帶動螺旋自轉的出軸處；
b. 下部傳動頭在中心處公轉的出軸處。
兩處均采用迷宮、機封、氣封、反推螺旋四重技術確保各種物料無法滲入各運動部件。而且整機混合性能同單螺旋混合機一樣。

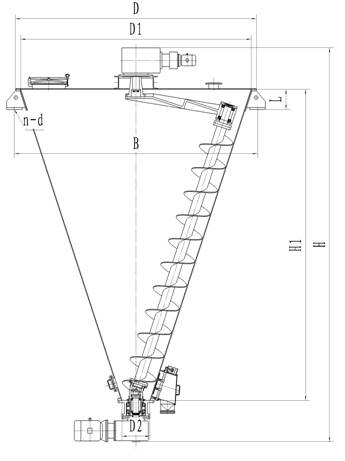

三、產品性能參數
|
型 號規格
項目 |
XDH-10 |
XDH-15 |
XDH-18 |
XDH-20 |
XDH-25 |
XDH-30 |
|
全容積m3 |
10 |
15 |
18 |
20 |
25 |
30 |
|
裝載系數 |
0.4—0.6 |
|||||
|
物料細度 |
40—900 |
|||||
|
功率(公轉/自轉) |
1.1/11 |
1.1/15 |
2.2/18.5 |
2.2/18.5 |
2.2/22 |
2.2/22 |
|
減速機型號 |
K97/K107 |
K97/K107 |
K107/K107 |
K127/K127 |
K127/K127 |
K127/K127 |
|
支座中心距B(mm) |
3080 |
3480 |
3630 |
3780 |
4040 |
4290 |
|
支座孔數n-d |
8-Φ30 |
|||||
|
支座至筒蓋L(mm) |
365 |
495 |
495 |
495 |
495 |
495 |
|
進料口 |
Φ500 |
|||||
|
出料口 |
Φ200 |
|||||
|
筒體高度H1(mm) |
3800 |
4550 |
4775 |
5010 |
5406 |
5790 |
|
筒體上口尺寸D1(mm) |
2920 |
3400 |
3550 |
3700 |
3960 |
4210 |
|
筒體下口尺寸D2(mm) |
450 |
450 |
450 |
450 |
450 |
450 |
|
總高H(mm) |
5280 |
6350 |
6800 |
6900 |
7240 |
7680 |
|
外形尺寸D(mm) |
Φ3080 |
Φ3570 |
Φ3720 |
Φ3870 |
Φ4130 |
Φ4380 |
|
參考重量（㎏） |
5000 |
6500 |
6800 |
7000 |
8000 |
9000 |
四、本廠產品先進之處
①特殊設計的萬向節結構傳動可靠、壽命遠遠大于同行三倍以上。
②各密封處獨具匠心的設計確保在一個使用周期(一般是六個月)內絕無泄漏。
③零件的加脂保養在設備外完成。
④整機在質保期外更換一副萬向節和兩處密封副后，整機同新機一樣使用。
五、訂貨須知
①本機可配噴液、夾套、真空吸料、抽空、防塵等特殊部件。請?jiān)谟嗀洉r(shí)說明。
②出料閥一并安裝在側面，有電動、氣動、手動三種形式。氣動配氣源箱，電動配電控箱。
③如真空設備或夾套壓力大于4kgf/cm2時，請?zhí)厥庹f(shuō)明筒體需加強處理。
④如有腐蝕性、磨蝕性物料請?jiān)谟嗀洉r(shí)說明，以便改變本機材質或工藝。
⑤您有任何需要請與我們的專業工程師聯系，我們將為你的需求得到保障。
